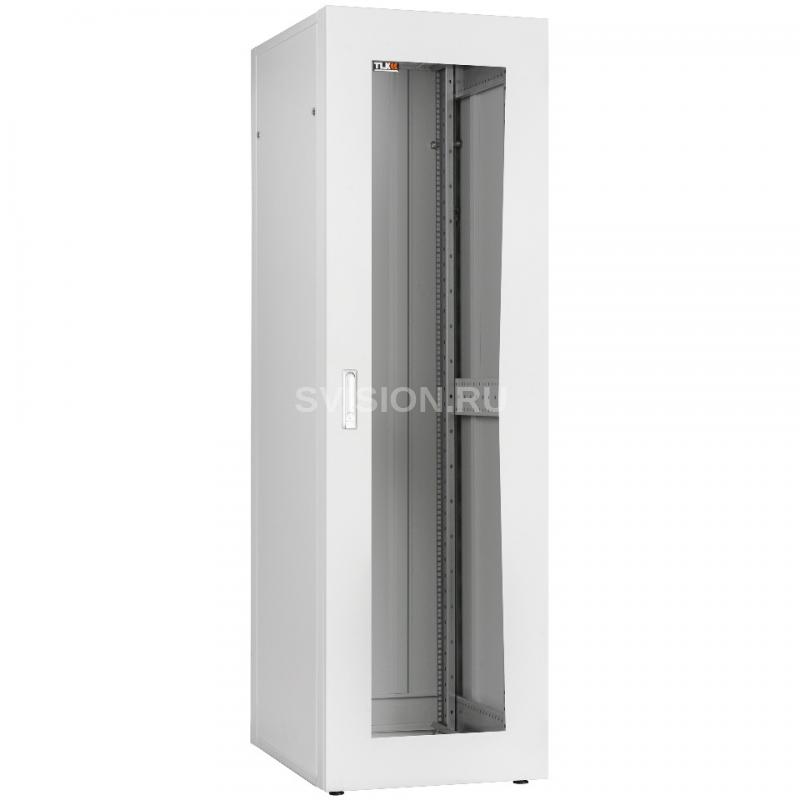

TLK TFI-186080-GMMM-GY

Описание TLK TFI-186080-GMMM-GY

Телекоммуникационные напольные шкафы TLK TFI-186080-GMMM-GY представляет собой сборно-разборную конструкцию, предназначенную для установки телекоммуникационного и северного оборудования. Подразделяются на шкафы высотой 18, 24, 33 и 42U, в сочетании с размерами 600х600мм и 600х800мм (ширина/глубина) Конструкция шкафа TLK TFI-186080-GMMM-GY сборно-разборная, состоящая из цельносварных рам, соединенных между собой перемычками, крышей и основанием. Спереди имеется дверь. Сзади, слева и справа шкафа имеются съемные панели. Ввод кабеля осуществляется через основание шкафа или через крышу, через кабельные вводы, которые закрыты выламываемыми заглушками. Размер отверстий кабельного ввода составляет 270х56мм. Имеются посадочные места в крыше и дне шкафа под установку вентиляторного блока. На выбор, можно установить вентиляторный блок на 2 вентилятора или вентиляторный блок на 4 вентилятора. Размеры посадочного места под установку вентиляторного блока в крышу и дно шкафа составляет 270х270мм. Передняя дверь открывается на угол до 120 градусов. Боковые стенки шкафа TLK TFI-186080-GMMM-GY, а также задняя стенка являются съемными, за счет чего доступ к установленному в шкаф оборудованию может осуществляться с четырёх сторон. Для установки оборудования стандарта 19", шкафы TLK TFI-186080-GMMM-GY оснащаются двумя парами монтажных направляющих. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям в соединительной планке с шагом 25мм. Максимальное раздвижение монтажных направляющих составляет 445мм для шкафа глубиной 600мм и 645мм для шкафа глубиной 800мм. Металлические части шкафа TLK TFI-186080-GMMM-GY соединяются между собой проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Наличие на всех металлических частях шкафа заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает шкафы электробезопасными. Шкаф TLK TFI-186080-GMMM-GY выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф TLK TFI-186080-GMMM-GY составляет 500 кг. Степень защиты шкафа составляет IP 20.Ключевые особенности TLK TFI-186080-GMMM-GY

• Легкосъемные боковые стенки позволяют быстро добраться до нужного оборудования
• Для предотвращения несанкционированного доступа, все стенки и двери снабжены замками. Для задней двери и боковых стенок используется один ключ
• Удобная ручка с замком на передней двери. Для нее используется отдельный ключ
• Дверь со вставкой из ударопрочного тонированного в массе стекла дает хороший обзор установленного в шкафу оборудования
• Двери и стенки дополнительно усилены с внутренней стороны для придания конструкции большей жесткости
• Возможна установка поворотных роликов со стопорами или регулируемых по высоте опор (опоры входят в комплект, ролики поставляются отдельно)
• Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской светло-серого цвета (RAL 7035)
• Для организации принудительного охлаждения оборудования, на крыше и основании предусмотрены места для крепления вентиляторных блоков
• Быстрое перенавешивание двери не предусмотрено. Однако при сборке шкафа можно установить раму с дверью в нужную сторону
• Оцинкованные монтажные профили из 2 мм стали обеспечивают надежное закрепление оборудования
• Каждый профиль закреплен в 3-х точках, по два болта. Глубину установки можно регулировать
• На потолке и в полу имеется по одному кабельному вводу,закрытому выламываемыми заглушками. Возможна установка щеточных вводов. Дополнительные вводы также предусмотрены на задней стенке, у основания
• Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления
• Рамы со сложным профилем обеспечивают жесткость и хорошую грузоподъемность шкафа: распределенная нагрузка до 500 кг

Комплектация TLK TFI-186080-GMMM-GY:

• Направляющие 19” 4
• Провода заземления 10
• Дверь передняя с ручкой и замком 1
• Задняя панель 1
• Боковые стенки с замками 2
• Задний кабельный ввод 1
• Опоры 4
• Ключи, комплект 1
• Крепеж, комплект 1
• Руководство по эксплуатации 1

Технические характеристики TLK TFI-186080-GMMM-GY

• Каркас шкафа Листовая сталь 1 мм
• Силовые перемычки шкафа Оцинкованная сталь 2 мм
• Монтажные профили Оцинкованная сталь 2 мм
• Боковые стенки Листовая сталь 1 мм
• Задняя стенка Листовая сталь 1 мм
• Дверь с оправой под стекло Листовая сталь 1 мм
• Стекло Ударопрочное, тонированное в массе (5%), 4 мм
• Покрытие - каркас, дверь и стенки Порошковое, ударопрочное, полимерно-эпоксидное
• Цвет покрытия (каркас, дверь и стенки) Светло-серый (RAL 7035). Возможны другие цвета покрытия по индивидуальному заказу
• Степень защиты IP20
• Максимально допустимая распределенная нагрузка 500 кг
