Описание SC&T HE01ERK

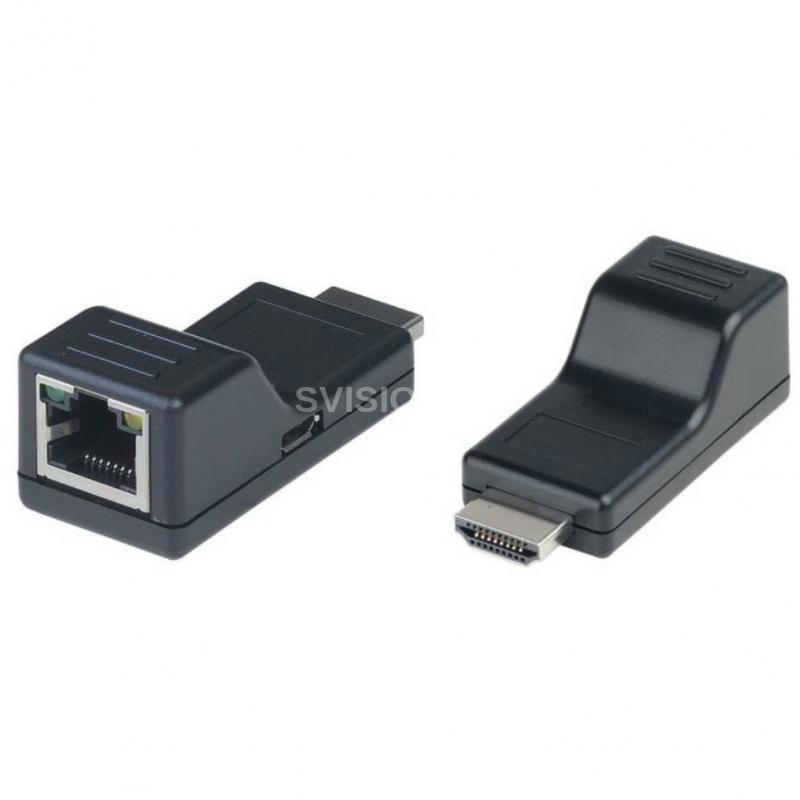

Комплект HE01ERK состоит из передатчика HE01SET и приемника HE01SER и предназначен для передачи HDMI видеосигнала по одному кабелю витой пары на расстояние до 40м. При этом максимальное разрешение HDMI сигнала составляет 1920х1200. Передатчик HE01SET и приемник HE01SER не требуют для своей работы блок питания при условии, что выход HDMI на устройстве-источнике сигнала обеспечивает необходимое напряжение. В случае, когда выход HDMI на устройстве-источнике видеосигнала не справляется, передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB (идет в комплекте), приемник HE01SER будет запитан от передатчика. Комплект HE01ERK можно с успехом использовать в самых разных проектах, например, для организации передачи изображения с видеорегистратора с выходом HDMI на удаленный монитор. Особенности оборудования- Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части
- Штекер HDMI-A для подключения передатчика к устройству-источнику HDMI сигнала
- Зеленый LED-индикатор, горит при наличии питания
- Разъем RJ-45, для подключения кабеля витой пары между передатчиком и приемником
- Желтый LED-индикатор, не используется.
- Разъем micro USB, используется для подключения внешнего источника питания, если сигнал на выходе устройства-источника HDMI обладает слабым уровнем.
- Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части
- Штекер HDMI-A для подключения приемника к HDMI-дисплею
- Зеленый LED-индикатор, горит при наличии питания
- Разъем RJ-45, для подключения кабеля витой пары между приемником и передатчиком
- Желтый LED-индикатор, не используется.
Технические характеристики SC&T HE01ERK
- Версия HDMI: HDMI 1.3 (без HDCP)
- Разрешение: 1920x1200/60Hz, 1920x1080/60Hz, 1680x1050/60Hz, 1600x1200/60Hz, 1600x900/60Hz, 1440x900/60Hz, 1280x1024/60Hz, 1280x960/60Hz, 1280x800/60Hz, 1280x720/60Hz, 1024x768/60Hz, 800x600/60Hz
- Расстояние передачи: 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200)
- Скорость передачи данных: 2,25 Гбит/с
- Входящий HDMI сигнал (TDMS): 1,2 Vp-p
- Входящий HDMI сигнал (DDC): 5 Vp-p (TTL)
- Разъемы: HE01SET: HDMI-A x 1, RJ-45 x 1, microUSB x 1 HE01SER: HDMI-A x 1, RJ-45 x 1
- Потребляемый ток: <320mA
- Питание: HE01SET - 5V, HE01SER - От передатчика
- Рекомендуемый кабель: UTP Cat5e (до 30м) UTP Cat6 (>30м)
- Рабочая температура: -40 °…+55 °С
- Размеры (ШxВxГ),мм: 20,2 х 24 х 57,5
- Производитель: SC&T
- Комплектация
- Передатчик HE01SET – 1шт;
- Приемник HE01SER – 1шт;
- Кабель microUSB – 1шт;
- Упаковка – 1шт;
- Руководство по эксплуатации – 1шт.
