СКАТ Терморегулятор электронный для теплого пола RTC 70.26 (4018)

Описание СКАТ Терморегулятор электронный для теплого пола RTC 70.26 (4018)

Терморегулятор электронный для теплого пола RTC 70.26

• Питание терморегулятора: 220 В
• Температура регулировки: от 5 °С до 40°С
• Выносной температурный датчик пола (NTC, 10 кОм)
• Устанавливается в стандартную монтажную коробку (подрозетник)

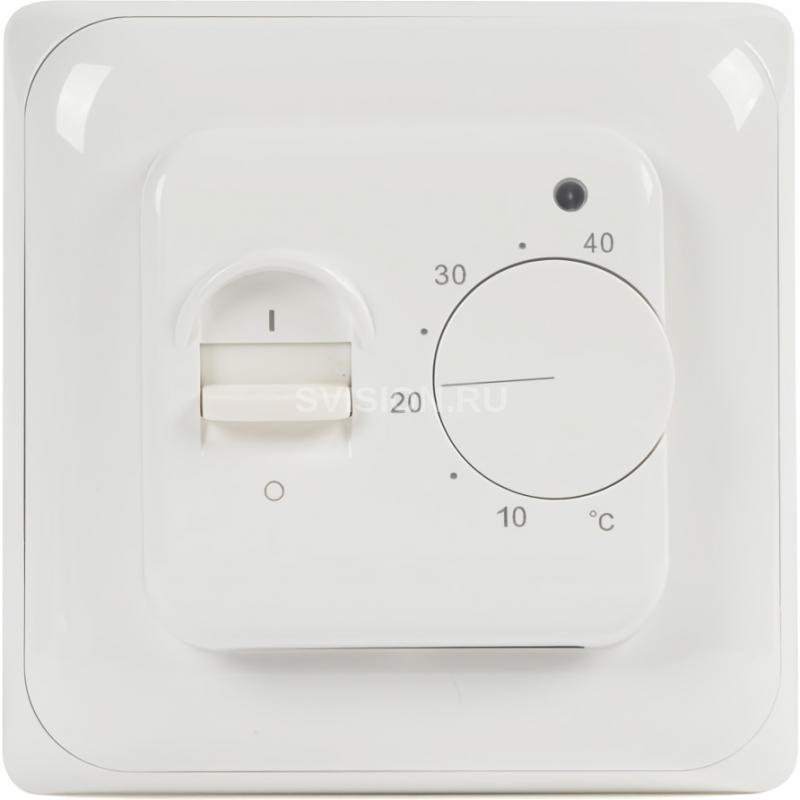

Терморегулятор электронный RTC 70.26 предназначен для автоматического поддержания установленной пользователем температуры теплого пола в пределах от +5°С до +40°С. На передней панели корпуса удобно расположены светодиодный индикатор работы (светодиод загорается при включении нагрева), ручки управления и механический выключатель. Выносной температурный датчик пола (NTC, 10 кОм) размещается непосредственно в полу, температурный датчик может быть установлен на расстоянии до 3 метров от прибора. Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение теплого пола. Терморегулятор RTC70.26 устанавливается в стандартную монтажную коробку (подрозетник).

Схема подключения терморегулятора RTC 70.26 для теплого пола



Порядок монтажа 70.26

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.



2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.





Внимание!

Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере 16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать 10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схему модульный контактор.



Преимущества RTC 70.26

Оснащен световой индикацией включенного состояния системы обогрева Простота управления Легкость монтажа Точность (допустимая погрешность +/- 0,5°С) Наличие выносного датчика температуры

Легкость монтажа

Точность (допустимая погрешность +/- 0,5°С)

Наличие выносного датчика температуры



СОСТАВ КОМПЛЕКТА

Терморегулятор RTC 70.26 1 шт. Датчик температуры пола (длинной провода 3 м) 1 шт. Паспорт, инструкция пользователя 1 шт. Установочный винт 2 шт. Упаковка 1 шт

Технические характеристики СКАТ Терморегулятор электронный для теплого пола RTC 70.26 (4018)

Технические характеристики RTC 70.26

Питание от сети переменного тока ~220 В (±5%), 50 Гц Максимальный ток коммутации 16 А Максимальная мощность нагрузки 3520 Вт Потребляемая мощность терморегулятора 5 Вт Диапазон регулирования температуры +5 °С … +40 °С Погрешность регулирования ±0,5 °С Температура окружающей среды от 0 до 45 °C Дисплей Механический Управление Механическое, непрограммируемый Датчик температуры пола Выносной  (NTC, 10 кОм), длина кабеля 3 м. Тип монтажа Встраиваемый Цвет Белый Габаритные размеры 86 х 86 х 50 мм Вес 215 г Защита корпуса IP 20 Страна производитель КНР Гарантия 1 год
