Описание ROXTON AP-8264

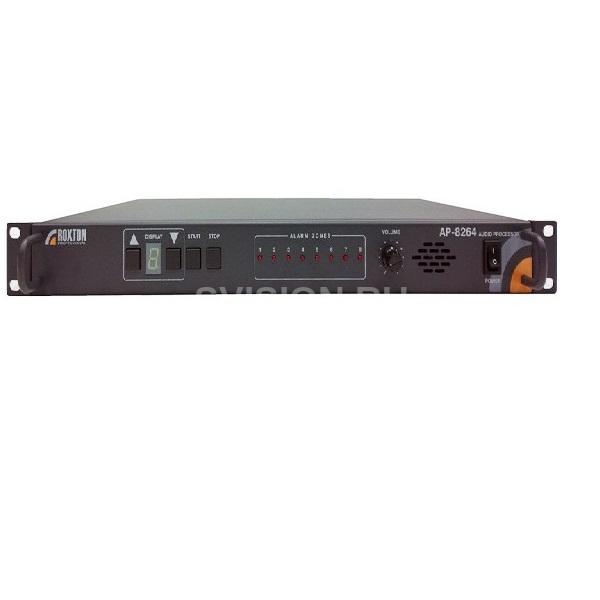

Аудио-процессор(далее – блок) ROXTON AP-8264 входит в состав системы оповещения ROXTON и используется для построения систем аварийного оповещения на базе дополнительного оборудования.
Блок работает в 3-х режимах:
Автономный режим работы (простой режим не требующий ПК).
Режим программой настройки (прошивки) – Компьютер подключается только для настройки алгоритма.
Режим программного управления – Компьютер присутствует постоянно выполняя функции как контроля, так и управления.
Автономный режим работы (настройка по умолчанию).
В автономном режиме блок активируется 8 сигналами от пожарной станции или других устройств, поступающих на соответствующие клеммы (СН1-СН8) расположенные на задней панели блока.
В зависимости от номера замкнутой клеммы (контакта), происходят следующие события:
- Загорается соответствующий (красный) индикатор на передней панели.
- На цифровом носителе (FLASH-карта) запускается mp3 сообщение, соответствующее (номеру клеммы).
- На соответствующей выходной клемме, появляется статический сухой контакт (реле не менее 1А).
- На общей выходной клемме (ALL), появляется статический сухой контакт (реле ~ 1А).
- Включается группа терминалов RA-8050, RA-8236. Номер группы соответствует номеру активированной клеммы.
При подаче управляющего сигнала на (активации) клеммы ALL, включаются все терминалы, в которые по свободному каналу поступает сообщение №9.
Звуковое сообщение поступает как на линейный выход блока, так и в любой из 3-х свободных каналов СОМ порта. Процессору, также как и другим устройствам системы назначается адрес, определяющий его приоритет, следовательно, аудио сигнал (также как и на консоли) поступает и при необходимости блокирует соответствующий канал, в зависимости от приоритета.
В режиме программного управления компьютер присутствует постоянно. Программное управление осуществляется от компьютера с установленным программным обеспечением (ROXTONSoft) подключенного к COM порту блока.
Схема подключения процессора AP-8264
