Lanmaster LAN-5EUTP-LSZH-BL

Описание Lanmaster LAN-5EUTP-LSZH-BL

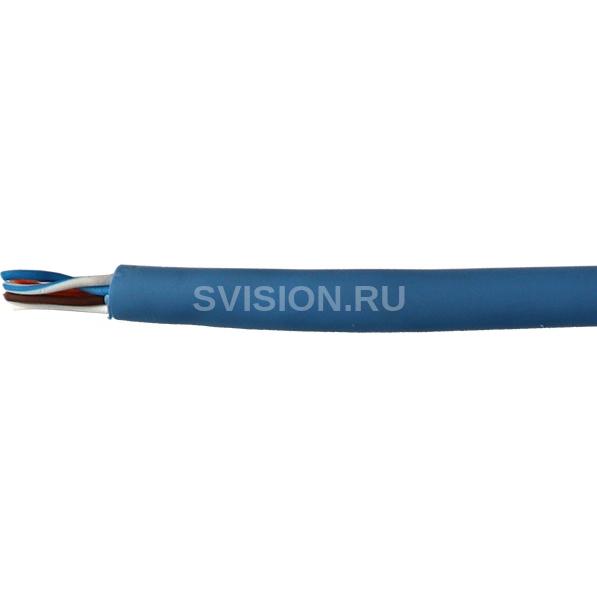

Кабель LANMASTER UTP, 4 пары, кат. 5E, 350Mhz, LSZH, 305 м

Артикул: LAN-5EUTP-LSZH-xx

Кабель состоит из 4-х пар одножильных медных проводников.

Диаметр проводника 24AWG.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

4 витых пары заключены в общую оболочку из LSZH (низкодымящая, не содержит галогенов).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется в восьми вариантах цветов внешней оболочки. Буквы в конце артикула отражают кодировку цвета.



Варианты цветов оболочки:

• Чёрный (BK)
• Синий (BL)
• Зелёный (GN)
• Серый (GY)
• Белый (WH)
• Красный (RD)
• Оранжевый (OR)
• Желтый (YL)



Использование кабелей разных цветов, напрямую влияет на производительность труда монтажника, на процент ошибок при терминации кабеля, на скорость локализации неисправностей, а значит на эффективность монтажа и работы всей информационной и телефонной кабельной сети.

Вы можете использовать для разводки по каждому этажу кабель своего цвета. Тем самым на стойках и шкафах вы разделяете кабельные потоки, приходящие с каждого этажа, и значительно облегчаете работы по поиску кабеля и формированию кабельного жгута.

В случае, когда кабели от информационных и телефонных портов розеток терминируют на отдельные панели, монтажники и обслуживающий персонал никогда не спутают и не забьют, например, кабель синего цвета, пришедший от информационного порта, вместе с кабелями красного цвета, приходящими от телефонных портов.

Технические характеристики Lanmaster LAN-5EUTP-LSZH-BL

Характеристики кабеля:

Характеристика Значение Тип проводника Solid (сплошной) Диаметр проводника 24 AWG Тип изоляции HDPE (полиэтилен высокой плотности) Тип оболочки LSZH (низкодымящая, не содержит галогенов) Диаметр кабеля 4,9 ± 0,20 мм Волновое сопротивление 100 ± 15 Ом Максимальная взаимная ёмкость (Mutual Capacitance) 56 pF/M MAX. Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) 5% MAX. Номинальная скорость распространения сигнала (Nomal velocity propagation) 71% Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) 330 пФ/100м Сертификация лабораториями UL, 3P и ETL Соответствует стандартам TIA/EIA 568-C.2 cat. 5E, UL444, EN50173-1, ISO/IEC 11801 Количество метров в коробке 305 м Цветовая кодировка Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Frequency (MHz Frequency(MHz) (MHz) IL MAX. (dB/100m) NEXT MIN. (dB) ACR MIN. (dB) PS.NEXT MIN. (dB) PS.ACR MIN. (db) ACRF MIN. (dB/100m) PS.ACRF MIN. (dB/100m) R.L. MIN. (dB) 1 2.0 65.3 63.3 62.3 60.3 63.8 60.8 20 4 4.1 56.3 52.2 53.3 53.2 51.7 48.7 23 8 5.8 51.8 46.0 48.8 43.0 45.7 42.7 24.5 10 6.5 50.3 43.8 47.3 40.8 43.8 40.8 25 16 8.2 50.3 39.1 44.3 36.1 39.7 36.7 25 20 9.3 45.8 36.5 42.8 33.5 37.8 34.8 25 25 10.4 44.3 33.9 41.3 30.9 35.8 32.8 24.3 31.25 11.7 42.9 31.2 39.9 28.2 33.9 30.9 23.6 62.5 17 38.4 21.4 35.4 18.4 27.8 24.8 21.5 100 22 35.3 13.3 32.3 10.3 23.8 20.8 20.1 155 28.1 32.5 4.4 29.5 1.4 20 17 18.8 200 32.4 30.8 -/- 27.8 -/- 17.7 14.7 18 240 36 29.6 -/- 26.6 -/- 16.2 13.2 17.4 300 41 28.2 -/- 25.2 -/- 14.2 11.2 16.8 350 44.9 27.1 -/- 24.1 -/- 12.9 9.9 16.3
