IronLogic Z-5R(мод. Net 16000)

Описание IronLogic Z-5R(мод. Net 16000)

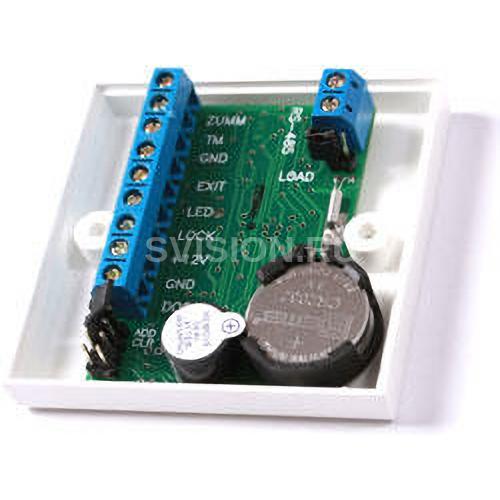

Сетевой контроллер СКУД Модель: Z-5R (мод. Net 16000)

Предназначен для работы в составе сетевых и автономных СКУД. Простота в установке и обслуживании. Работает с электромагнитными и электромеханическими замками, турникетом, активаторным замком (ворота).

При подключении контроллера к компьютеру рекомендуется использовать программное обеспечение.

Контроллер Z-5R (мод. Net 16000) работает совместно со следующим оборудованием:

• конвертер Z-397 (мод. USB Guard) или Z-397 (мод. Web)
• считыватели
• кнопка выхода
• электромагнитный/электромеханический замок/турникет/активаторный замок (ворота)
• внешний зуммер
• внешний светодиод
• датчик открытия двери

Особенности:

• Быстрый монтаж и подключение
• Автономный и сетевой режим работы
• Подключение по RS-485
• Защита от неправильного включения
• Выбор типа замка
• Основные режимы: Обычный, Блокировка, Свободный проход, Ожидание
• Специальные режимы: Экстренная эвакуация, Противокражный режим, Режим охраны
• Типы точек прохода: Одна дверь, Шлюз (на каждую дверь по контроллеру), Турникет, Активаторный замок (ворота), Электроконтроль
• Программное переназначение контактов

ВАЖНО! Категорически не рекомендуется устанавливать батарейку CR2032 в контроллер, она мешает работе контроллера Внимание! Во избежание пробоя выходного транзистора не рекомендуется использовать контроллер с электромагнитными замками, имеющими встроенный колебательный контур

Режимы работы

• Обычный режим - обеспечивает проход по простым и блокирующим ключам.
• Режим ACCEPT - позволяет восстановить базу данных ключей. В режиме ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
• Режим TRIGGER - управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.).
• Режим Блокировка - открыт проход по блокирующим ключам, простым ключам проход закрыт.
• Режим Свободный проход - замок всегда обесточен.

Специальные режимы:

• Режим Экстренной эвакуации
• Режим Блокировки замка по сигналу охранной сигнализации
• Режим Охраны

Типы точек прохода:

• Одна дверь
• Шлюз (на каждую дверь по контроллеру)
• Турникет
• Активаторный замок (ворота)
• Электроконтроль

Дополнительные функции:

• Двойные временные зоны
• Проход по карте и пин-коду
• Проход по двум картам

Технические характеристики IronLogic Z-5R(мод. Net 16000)

• Количество ключей: 16336 шт.
• Количество запоминаемых событий: 8192 шт.
• Типы записываемых ключей: простой, мастер, блокирующий
• Интерфейс связи со считывателем: Dallas TM (iButton), Wiegand 26
• Максимальная длина линии от считывателя до контроллера:
  • Dallas Touch Memory: не более 15 м
  • Wiegand 26: не более 100 м
• Наличие перемычки для выбора типа замка: есть
• Тип исполнительного устройства: электромеханический/электромагнитный замок, турникет, активаторный замок
• Световая и звуковая индикация режимов работы: есть
• Установка длительности открывания замка: от 0 до 25,5 c
• Выход: МДП транзистор 1шт.
• Интерфейс связи: RS-485
• Удаленность контроллера по RS-485: до 1200 м
• Напряжение питания: 8-18V DC
• Ток потребления: 30мA
• Ток коммутации: 5А
• Защита от неправильного включения: есть
• Рабочая температура: -40°С +50°С
• Габаритные размеры (мм): 65х65х20
