Описание ELTIS UD-SC-1

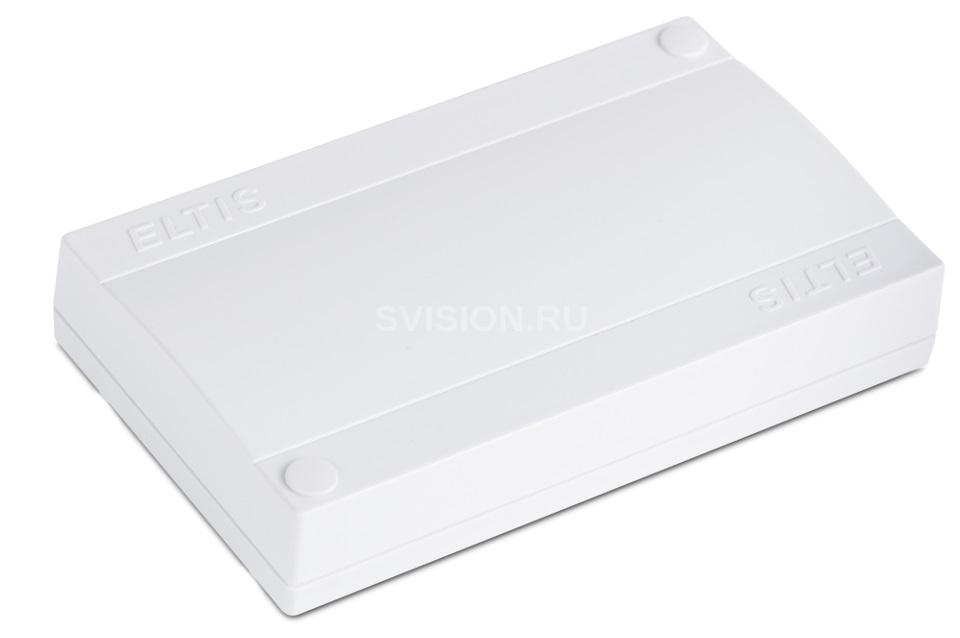

Разветвитель ELTIS UD-SC-1
Разветвитель ELTIS UD-SC-1 предназначен для работы в составе сетевых домофонных комплексов ELTIS 5000. Устройство обеспечивает разветвление управляющего интерфейса (CAN-шины). Использование разветвителя ELTIS UD-SC-1 позволяет оптимизировать топологию прокладки CAN-шины управления, не превышая максимальную длину шины.
Устройство предназначено для:
оптимизации прокладки управляющего интерфейса СДК ELTIS500, путем подключения устройств удаленных объектов с учетом топологии сети;
возможности реализации СДК в том случае, когда длина физической линии управляющего интерфейса превышает предельно допустимую.
Комплектация
- Разветвитель UD-SC-1 - 1шт.
- Паспорт - 1шт.
Варианты коммутации CAN шины
СДК ELTIS 5000. Коммутация CAN шины с разветвителем
СДК ELTIS 5000. Коммутация CAN шины. Пример подключения
Технические характеристики ELTIS UD-SC-1
- Максимальное количество разветвителей в системе: 128
- Максимальное сопротивление линии от разветвителя до самого удаленного устройства, Ом: 120*
- Напряжение питания, В: +(9…25)
- Ток потребления холостого хода, мА, макс.: 5
- Ток потребления , не более, мА: 30
- Диапазон рабочих температур: (-10…+40)°С
- Относительная влажность не более: 90%
- Габаритные размеры, мм, не более: 137х81х31
- Масса , кг, не более: 0,13
