Описание ELTIS CRE-71
ELTIS CRE-71 - сетевой контроллер скуд со считывателем EMF (защищённый 13,5 мГц).
<Контроллер CRЕ-71 предназначен для обеспечения санкционированного доступа на придомовую территорию, в подъезд, или в любое помещение объекта, для которого требуется ограничение доступа. Применяется в составе СДК ELTIS5000 NEW (на базе БВ DP5000-KEDC43(44)). Устройство обеспечивает управление электромагнитным замком при поднесении к его считывателю бесконтактного ключа EMF, записанного для открывания данной точки прохода:
считывание ключа прохода EMF и сравнение его с ключами, записанными для данного устройства;
формирование сигнала открывания замка при приложении корректного ключа прохода. Сопровождается медленным миганием светодиодного индикатора;
при приложении к считывателю чужого ключа дверь не открывается. Сопровождается частым миганием светодиодного индикатора;
формирование сигнала открывания замка на установленное в конфигурации время;
дистанционное открытие двери по команде с пульта поста охраны;
сохранение конфигурационного файла (КФ) в энергонезависимой памяти;
возможность автономной работы, без подключения к управляющему интерфейсу после предварительного программирования через интерфейс;
непрерывное свечение светодиодного индикатора в дежурном режиме.
CRE-71 имеет возможность создания, сохранения, записи, чтения и редактирования конфигурационного файла в персональном компьютере (ПК) с помощью пакета программного обеспечения АРМ AWS EM-1. Перенос конфигурационного файла из ПК в устройство и обратно осуществляется по управляющему интерфейсу с помощью устройства сопряжения UD-CAN-1.
В комплект поставки устройства входят:
- Изделие CRE - 1шт.
- Комплект крепления КМ19 - 1шт.
- Паспорт - 1шт.
- Коробка упаковочная - 1шт.

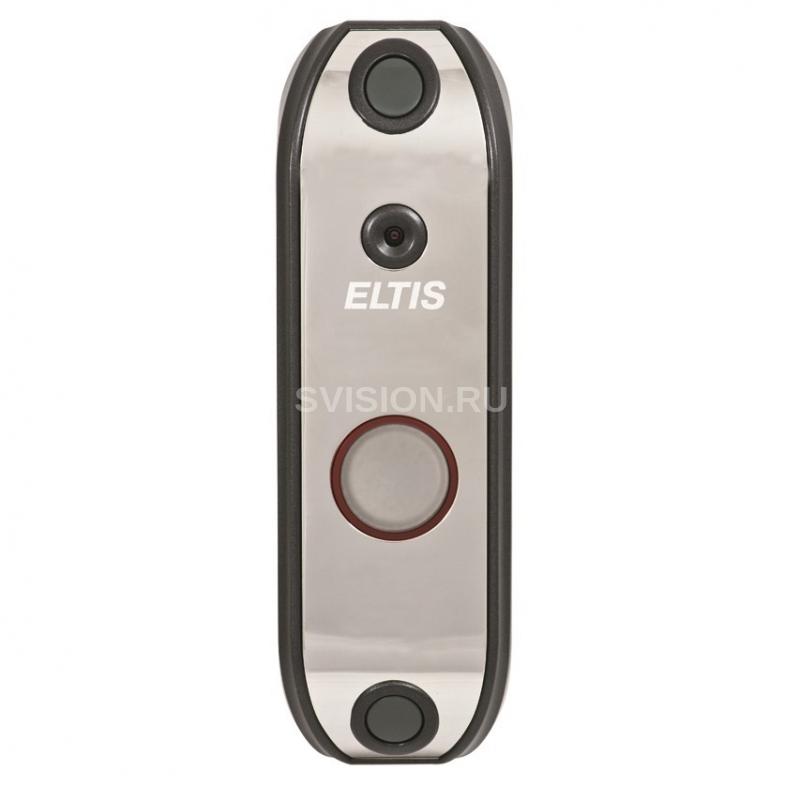

Внешний вид изделия.
Схема подключения оборудования для записи ключей прохода.
Схема подключения оборудования для работы с КУ CRE.
Технические характеристики ELTIS CRE-71
- Количество ключей прохода: до 500 000
- Защита от клонов ключей: +
- Длительность сигнала открывания замка на выходе OP: 1…16 сек.
- Ток коммутации выхода OP: не более, мА 50
- Напряжение питания постоянное: В +10…18
- Потребляемый ток (без э/м замка), мА: не более 100
- Габаритные размеры (ширина х высота х глубина) мм,: не более 47х146х27
- Масса, кг: не более 0,2
- Условия эксплуатации:
- температура окружающего. воздуха от -40 до +40°С
- относительная влажность воздуха до 98% при 20°С
