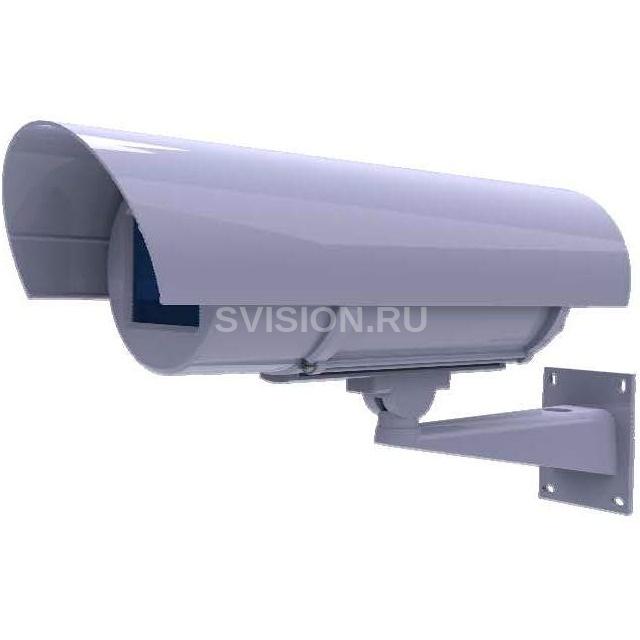

Описание Тахион ТГБ-7С-24/12
ТГБ-7С-24/12 - гермбокс с возможностью установки на него стеклоочистителя СО-1.
Термокожух ТГБ-7 предназначен для установки IP и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур).
Изделие обеспечивает:
автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
непосредственный обогрев стекла термокожуха;
преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
безаварийное включение электропитания видеокамеры при отрицательной температуре внутри гермобокса, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69;
модуль видеокамеры изолирован от корпуса термокожуха.
Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011.
Термокожух для видеокамер ТГБ-7 соответствует:
техническим требованиям - ГОСТ Р 51558-2008;
требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99;
степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007-75;
условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.
климатическое исполнение термокожуха соответствует УХЛ1.5 ГОСТ 15150-69.
Степень защиты IP 66.
Данная модификация термокожуха доработана для использования данного термокожуха со стеклоочистителем СО-1.
Подключение ТГБ-7-24/12(24); ~24/12(~24)
Комплектация:
- Гермобокс ТГБ-7;
- Гермоввод PBA9-08 – диаметр кабеля 8 ÷ 4,5* мм – 2 шт.;
- Модуль для видеокамеры;
- Болт заземления;
- Шарнир. Болт фиксации шарнира;
- Кронштейн;
- Солнцезащитный козырёк.
Технические характеристики Тахион ТГБ-7С-24/12
- Напряжение питания: 24В±10% DC / 24В±10% АC
- Напряжение/ток внутреннего источника питания:
12 В ±10% DC / 0,5 А;
24 В ±10% DC / 0,3 А
12 В ±10% DC / 0,5 А;
24 В ±10% АC / 0,3 А
- Температура вкл./откл. обогрева: 20°С±3°С / 25°С±3°С
- Мощность обогрева: 31Вт/21Вт
- Максимальный потребляемый ток (включая видеокамеру): 1,6А, 1,2А
- Диапазон рабочих температур: - 60°С ÷ +50°С / - 40°С ÷ +50°С
- Температура холодного запуска откл./вкл.: -10°С±3°С / 0°С±3°С
- Вес с упаковкой не более 3,5 кг
- Режим работы круглосуточный
Габаритные размеры:
