Тахион ТГБ-7

Описание Тахион ТГБ-7

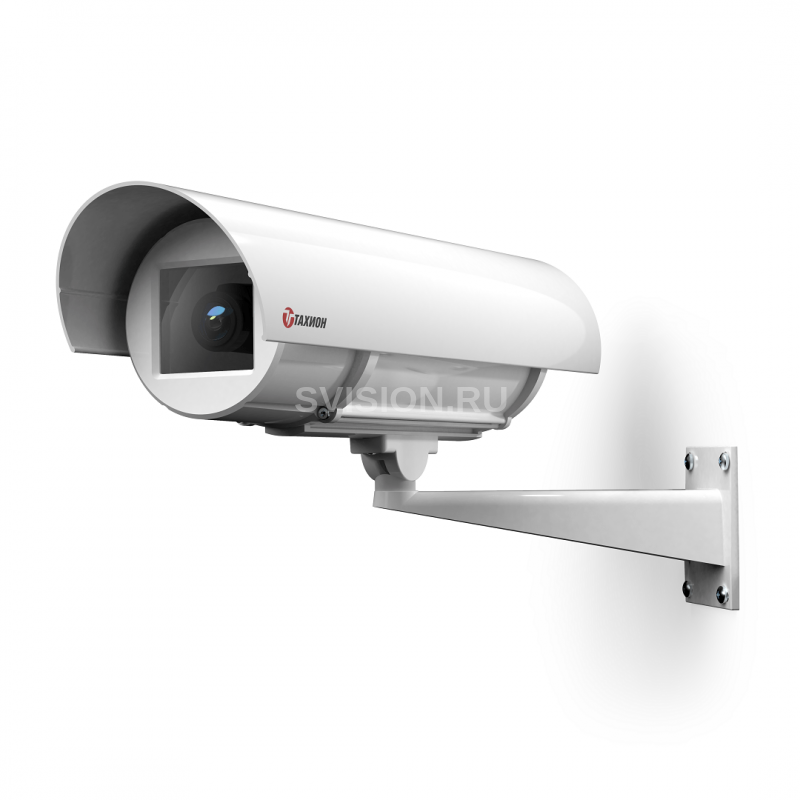

Термокожух ТГБ-7 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги и пыли).

ТЕРМОКОЖУХ СООТВЕТСТВУЕТ:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – I и III классу.

Модуль видеокамеры изолирован от корпуса термокожуха.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Климатическое исполнение термокожуха соответствует УХЛ 1,5 ГОСТ 15150.

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:



1 Термокожух ТГБ-7 2 Гермоввод PBA11-10 – Ø кабеля 10 ÷ 6** мм – 2 шт. (один гермоввод имеет заглушку) 3 Модуль для видеокамеры 4 Болт заземления 5 Шарнир 5.1 Гайка болта фиксации шарнира 6 Кронштейн 7 Солнцезащитный козырёк

** Гермовводы для кабелей другого диаметра устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТГБ-7

Материал корпуса    сплав алюминиевый (покрытие краска порошковая RAL9002*) Диапазон рабочих температур    – 60 °С ÷ +50 °С Устойчивоcть к низким температурам    III (высокая) Влажность воздуха    до 100 % при +25°С Устойчивость к внешнием воздействиям    III (высокая) IP66/IP68 Устойчивость к несанкционированным действиям (НСД)    II (средняя) Вес c упаковкой (не более)    3,5 кг Режим работы    круглосуточный *– Другой цвет покрытия по отдельной заявке.
