Описание Болид С2000-PGE исп.01

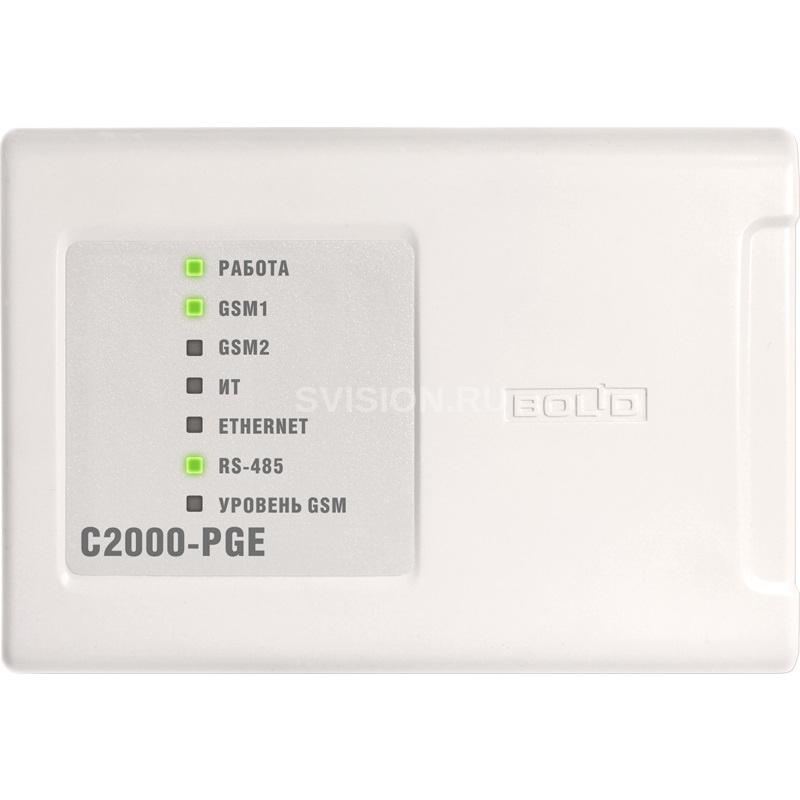

Устройство оконечное объектовое системы передачи извещений С2000-PGE исп.01
Устройства оконечные объектовые системы передачи извещений по телефонной линии, сетям GSM и Ethernet "С2000-PGE" и передачи извещений по сетям GSM и Ethernet "С2000-PGE исп.01" предназначены для передачи извещений о событиях ИСО "Орион" по телефонной линии, сетям GSM и Ethernet на пульты централизованной охраны (ПЦО), на стационарные и мобильные телефоны
Особенности:
Обработка событий системы в одном из двух режимов:
Приём трансляции событий от пульта "С2000М" (режим "Ведомый")
Самостоятельный опрос приборов системы (без использования пульта, режим "Ведущий")
Передача извещений по физическим каналам:
GSM
Ethernet
Городская телефонная сеть (ГТС) (только "С2000-PGE")
Резервирование канала GSM (две SIM-карты)
Поддерживаемые способы передачи извещений:
SMS в формате "Эгида-3"
GPRS DC-09 (с возможностью шифрования)
Ethernet DC-09 (с возможностью шифрования)
Пользовательские SMS (с возможностью редактирования)
Голосовые извещения по сети GSM или по телефонной сети (только "С2000-PGE")
Contact ID (DTMF) по телефонной сети (только "С2000-PGE")
До 8 адресатов передачи извещений. Для каждого адресата задаётся основной канал передачи и могут быть заданы 3 резервных канала, задаётся фильтр событий и права удалённого управления системой
Возможность управления системой посредством SMS-сообщений от авторизованного пользователя и при помощи ключей Touch Memory;
Контроль исправности каналов передачи извещений (тестовые сообщения)
Настройка прибора осуществляется посредством WEB-интерфейса
Два контролируемых ввода электропитания
Световая индикация режимов работы и состояния каналов связи
Звуковая индикация
Аварийный сигнальный контакт обеспечивает разрыв сигнальной цепи в случае возникновения неисправности
Примечание: Поскольку отдельные тарифные планы сотовых операторов рассчитаны на работу только с мобильными устройствами (смартфонами и планшетами), просьба внимательно выбирать тарифный план и уточнять у операторов сотовой связи совместимость конкретного тарифного плана с модемными устройствами и спец. оборудованием охранно-пожарной сигнализации.
Схема платы С2000-PGE исп.01
Комплект поставки:
- Устройство оконечное объектовое передачи извещений «С2000-PGE исп.01» АЦДР.437252.001-01 1 шт.
- Руководство по эксплуатации АЦДР.437252.001 РЭ
- Антенна 1 шт.
- Джампер (перемычка) 1 шт.
- Шуруп 3х20.016 3 шт.
- Дюбель (под шуруп 3х20) 3 шт.
- Винт-саморез 2.9х9.5 DIN 7981 2 шт.
Технические характеристики Болид С2000-PGE исп.01
- Интерфейс: Ethernet
- Длина линии: 30 м
- Протокол: UDP
- Количество зон в режиме "Мастер": 256
- Количество зон в режиме "Ведомый": 999
- Количество разделов: 99
- Количество пользователей в режиме "Мастер": 32
- Количество пользователей в режиме "Ведомый": 999
- Напряжение питания: 10.2-28 В
- Напряжение телефонной линии: 20-60 В
- Потребляемый ток в дежурном режиме: не более 100 мА
- Количество телефонов, по которым передает сообщения: до 8
- Количество IP адресов, куда передаются сообщения: до 8
- Размер буфера сообщений: 512
- Рабочая температура: от минус 30 до +50 °C
- Масса: 0,3 кг
- Степень защиты корпуса: IP20
- Габаритные размеры: 156х107х39 мм
