Описание Эридан КВБУ 18

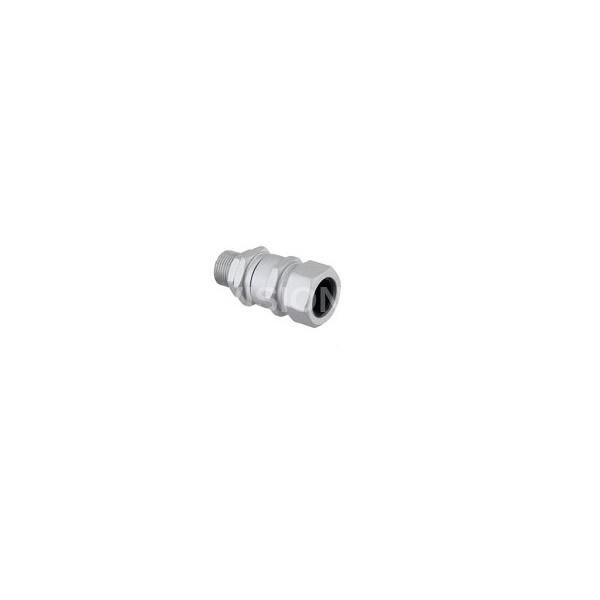

Эридан КВБУ 18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони. Совместимо с оборудованием АО "Эридан".
Как выбрать тип кабельных вводов при заказе продукции АО "Эридан"?
Большая часть оборудования производства АО "Эридан", при поставке комплектуется кабельными вводами. Поэтому на этапе выставления счета или коммерческого предложения необходимо корректно указать какими кабельными вводами необходимо укомплектовать продукцию. Для определения типа кабельного ввода, необходимо знать как во взрывоопасной зоне будет подведен кабель к оборудованию (рекомендации по применению пожаробезопасных кабелей). На взрывоопасных объектах распространены следующие способы прокладки кабеля:
прокладка кабеля в трубе (трубная разводка)
прокладка бронекобеля
прокладка кабеля в металлорукаве
открытая прокладка кабеля
В зависимости от способа прокладки кабеля определяется тип кабельного ввода. Продукция АО "Эридан" поставляется с двумя кабельными вводами на выбор:
Эридан ШТ 1/2". Штуцер для монтажа в трубной разводке с резьбой G = 1/2"
Эридан ШТ 3/4". Штуцер для монтажа в трубной разводке с резьбой G = 3/4"
Эридан КВБ 12. Кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм
Эридан КВМ 15. Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 15мм
Эридан КВБ 17. Кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм
Эридан КВМ 20. Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 20мм
Эридан ЗГ. Оконечная заглушка
Эридан КВО 10. Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм
Эридан КВО 14. Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм
Эридан ШТ 1". Штуцер для монтажа в трубной разводке с резьбой G 1”
Эридан ШТ 20. Штуцер для монтажа в трубной разводке с резьбой М20х1,5
Эридан ШТ 25. Штуцер для монтажа в трубной разводке с резьбой М25х1,5
Эридан КВБУ 14. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
Эридан КВБУ 18. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
Эридан КВБУ 22. Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
Технические характеристики Эридан КВБУ 18
- Модель: КВБУ 18
- Тип: кабельный ввод
- Назначение: для монтажа бронированным кабелем с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
- Диаметр кабеля: 14-18 мм
- Производитель: Эридан
