Давикон ИВЭПР-1250

Описание Давикон ИВЭПР-1250

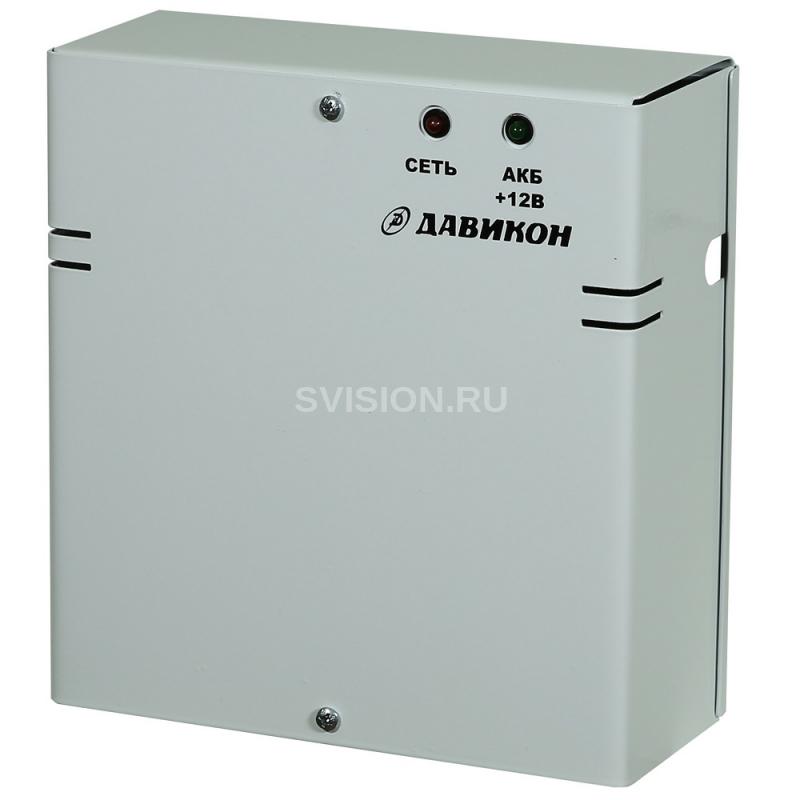

Источник вторичного электропитания резервированный Давикон ИВЭПР-1250 редназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети. Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней крышкой. Имеется возможность установки АКБ ёмкостью 7А/ч, регулировки выходного напряжения в пределах от 11 до 14 В; номинальный ток 5 А, максимальный – 6 А. Конструкция ИВЭПР предусматривает его использование в настенном положении. В корпусе изделия предусмотрены отверстия для его крепления и для ввода проводов питания и соединительных линий. Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней крышкой. На печатной плате расположены винтовые клеммники ХP2 и XP3 для подключения нагрузки и ХP4 – для подключения аккумуляторной батареи. Клеммник для подключения цепи 220В и заземления выведен за пределы платы и установлен на корпусе. Предохранитель F1 по цепи 220В номиналом 3А установлен на печатной плате. Предохранитель F2 в цепи аккумуляторной батареи номиналом 5А установлен на печатной плате. В ИВЭПР имеется возможность регулировки выходного напряжения в пределах от 11 до 14,6В в том случае, когда нет необходимости в резервировании. Для возможности регулирования на плате прибора установлен подстроечный резистор R12. На лицевой панели источника питания расположены световые индикаторы, отображающие его состояние. Особенности:

Упрощённая, но надёжная схема заряда АКБ.

Обеспечивает автоматический переход на питание от АКБ при отсутствии напряжения сети.

Индикация штатного состояния и неисправности.

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки.

Технические характеристики Давикон ИВЭПР-1250

• входное напряжение: ≈150÷242В, частота 50 Гц;
• постоянное выходное напряжение при наличии 220В: 13,6-14,1В;
• отсутствии сетевого напряжения: 11,0-13,0В;
• напряжения пульсаций (от пика до пика) не более 30 мВ;
• Номинальный выходной ток, не более: 5A
• Максимальный выходной ток: 5.5A
• Масса без аккумулятора, не более: 3 кг
• Индикация рабочих режимов: световая
• Время наработки на отказ, не менее: 100 000 часов
