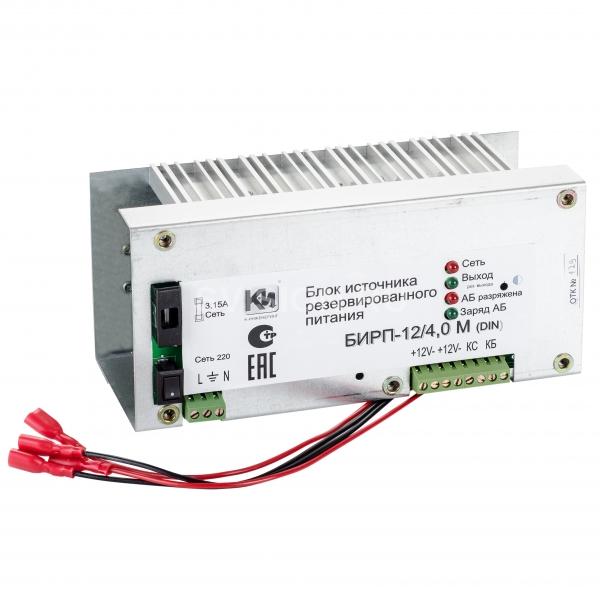

БИРП-12/4,0 М

Описание БИРП-12/4,0 М

Стабилизатор канала нагрузки БИРП-12/4,0М (DIN) обеспечивает выходную мощность до 65Вт в широком сетевом диапазоне благодаря применению высокоэффективного первичного AC-DC преобразователя. Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12В и защищает нагрузку от импульсов и всплесков сетевого напряжения. При отключении сетевого напряжения БИРП-12/4,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 3 часа. Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения. Область применения Конструкция Вся электронная часть БИРП-12/4,0М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях. Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока. Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления. Материалы Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 и 0,5 мм соответственно. Информативность Визуальная индикация:

о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»

о наличии выходного напряжения – индикатор зеленого цвета «Выход»

о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»

о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ» Передача информации во внешние цепи:

о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»

о наличии резервного источника электропитания — выход «контроль батареи (КБ)» Эксплуатация Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды: диапазон температур от +5°С до +40°С; относительная влажность до 95% атмосферное давление от 84 до 106,7 кПа. Гарантийный срок эксплуатации — 36 месяцев. Срок службы — 10 лет. Преимущества:

Крепление на DIN рейку 35мм

Информационные выходы «Контроль сети»,

Автоматическая защита от перегрузки и от короткого замыкания

Защита от неправильного подключения АБ (переполюсовка)

Защита АБ от глубокого разряда

Защита от превышения выходного напряжения

Сетевой выключатель

Технические характеристики БИРП-12/4,0 М

• Напряжение на выходе канала нагрузки, В (при работе от основного источника): 12,0+/-0,2
• Напряжение на выходе канала на-грузки, В (при работе от резервного источника): 10,0-12,0
• Номинальный ток нагрузки, А: 4,0
• Максимальный кратковременный ток нагрузки, А (180 сек): 5,0
• Пульсация выходного напряжения, мВ: 50
• Основной источник электропитания: Сеть переменного тока 220В (50±1)Гц
• Диапазон допустимых отклонений напряжения основного источника, В: 150-265
• Потребляемая мощность при номинальных выходных параметрах, Вт, не более: 90
• Резервный источник электропита: Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
• Рекомендуемая емкость подключаемой АБ, Ач: 14 (7+7)
• Время работы в резерве при номинальной нагрузке, ч: 3,0
• Напряжение на выходе канала заряда АБ, В: 13,5-13,8
• Время полного восстановления ресурса АБ, ч: 22
• Напряжение защитного отключения АБ, В: 10,0-11,0
• Максимальное сечение подключаемых проводов, мм2: 2,5
• Параметры выходов «КС», «КБ»: «открытый коллектор», 30В, 100мА макс
• Степень жесткости испытаний по ЭМС: 2
• Класс электробезопасности: Класс I
• Тип монтажа: На DIN рейку 35мм
• Степень защиты: IP 10
• Габариты, мм: 190х90х80
• Масса , кг: 1,7
