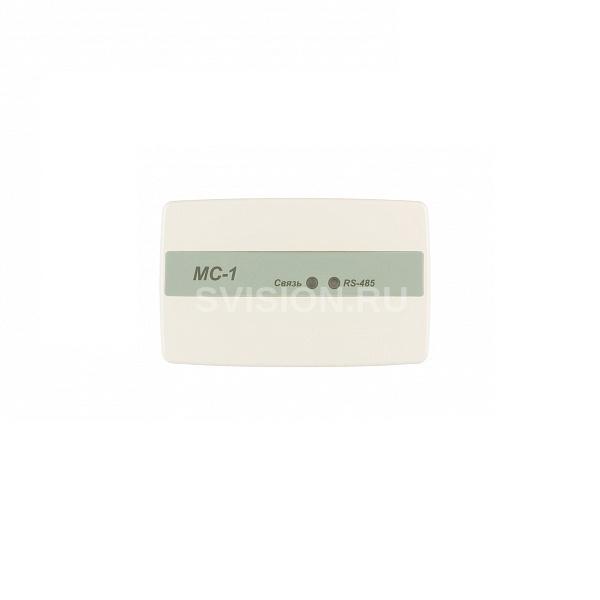

Описание Рубеж МС-1
Модули сопряжения МС-1 представляют собой цифровые электронные устройства и предназначены для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Модули сопряжения МС-1 обеспечивают:
подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.
Варианты исполнений:
МС-1. Количество выходов для подключения интерфейсов: RS-485, гальванически развязанный – 1; USB – 1.
МС-2. Количество выходов для подключения интерфейсов: RS-485, гальванически развязанный – 2; USB – 1.
Время технической готовности МС к работе после подключения – не более 1 секунды.
Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.
Светодиодный индикатор Связь:
при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
при наличии обмена с ПК мигает с частотой 5 Гц;
при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»:
при отсутствии обмена с ПКП – не светятся;
при наличии обмена с ПКП мигают с частотой 10 Гц.
По отдельному заказу модули сопряжения МС-1 могут комплектоваться USB-кабелем для подключения к компьютеру.
Технические характеристики Рубеж МС-1
- Питание: от USB ПК
- Количество выходов для подключения интерфейсов:
RS-485, гальванически развязанный: 1
USB: 1
- Длина кабеля интерфейса RS485, не более: 1000 м
- Длина кабеля интерфейса USB, до: 2м
- Габаритные размеры модуля, не более: 125х78х37 мм
- Масса, не более: 200 г
- Рабочий диапазон температур: от 0 до плюс 40°С
- Средний срок службы, не менее: 10 лет
