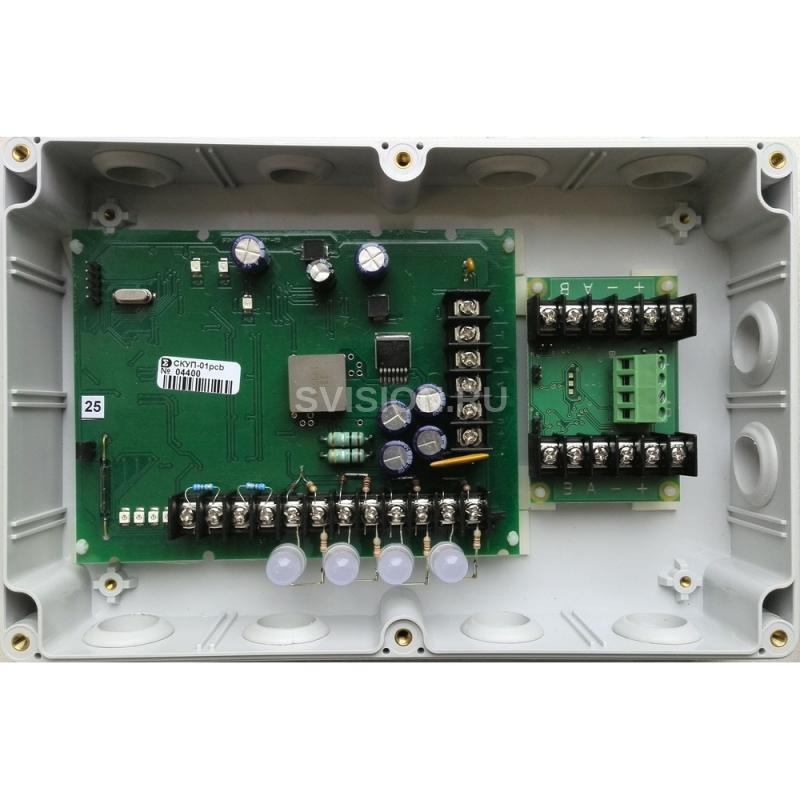

Сигма-ИС СКУП-01 IP54

Описание Сигма-ИС СКУП-01 IP54

Сетевые контроллеры управления пожаротушением предназначены для управления автоматическими установками пожаротушения, работают совместно с БЦП исп. 2,3,5,6 прибора приемно-контрольного пожарного и управления ППКПиУ 01059-1000-3 «Р-08» и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» ТУ 26.30.50-002-72919476-2020. Сетевые контроллеры позволяет осуществлять контроль цепей управления пуском модулей УАПТ (норма, обрыв, КЗ):

• контроль уровня напряжения питания, необходимого для импульса пуска модулей УАПТ;
• контроль достаточности ОТВ (датчик массы или давления);
• формирование и выдачу импульса пуска модулей УАПТ;
• контроль отработки пуска УАПТ (сигнал ПУСК ПРОШЕЛ / НЕ ПРОШЕЛ, от СДУ).

СКУП-01 IP54 реализует защиту от единичной неисправности линии связи RS-485 с БЦП в соответствии с СП484.1311500.2020. Подключение возможно в режиме кольца или двумя параллельными линиями связи. СКУП-01 IP54 имеет два ввода питания, что позволяет использовать два источника питания постоянного тока напряжением (10 … 28) В типа ИБП-2400. Номинальное напряжение источников питания должно отличаться – не более 5 %. Допускается установка СКУП-01 IP54 в монтажный шкаф типа ЩМП или аналогичный.

Технические характеристики Сигма-ИС СКУП-01 IP54

• Питание СКУП осуществляется от сети постоянного тока или резервного источника питания напряжением, В 10,5 … 28
• Ток, потребляемый СКУП от резервного источника питания без внешней нагрузки, А, не более: в дежурном режиме 0,1 в режиме тревоги 4
• Число входов типа «нормально-замкнутый контакт»(технологические шлейфы подключения СДУ, датчика массы, давления) 2
• Максимальное напряжение технологического шлейфа, В 27
• Максимальный ток технологического шлейфа, мА 5
• Максимальное сопротивление технологического шлейфа(с выносным резистором), Ом 800
• Минимальное сопротивление технологического шлейфа(с выносным резистром), Ом 650
• Сопротивление проводов технологического шлейфа, Ом, не более 150
• Число выходов цепей пуска 4
• Максимальное напряжение выхода пуска, В 25
• Максимальный ток выхода пуска, А 4
• Время технической готовности СКУП после включения в штатном режиме, с, не более 3
• Габариты, мм, не более: 232x166x55 мм.
• Степень защиты оболочки СКУП-01 IP54.
• Масса, кг, не более 0,32.
